【スタジオマンが教える豆知識vol.14】意外と知らないDIの仕組み

2022.09.10

はじめに
皆さんはライブハウスやスタジオでよく見かける「ダイレクトボックス（通称：DI）」をご存知でしょうか？
聞いたことはあるけど使い方がわからない...という方も多いのではないでしょうか？？
そこで、今回はDIのノウハウを教えちゃいます！！

●DI（ダイレクトボックス）ってなに？
簡単にいうとインピーダンス変換器のこと。
例えばギターをミキサーに繋ぎたい！といった時などにDIを活用します。

●そもそもインピーダンスとは？
交流電流における電気抵抗のこと。

具体的には２つに分けることができます！

ハイインピーダンス...電気抵抗が高い（エレキギター、ベース、エレアコ等）
ローインピーダンス...電気抵抗が低い（マイク、キーボード等）
そして、楽器の接続においては以下の関係性が重要となります！

1．出力側のインピーダンス＝入力側のインピーダンス　
　→インピーダンスマッチング（最も効率よく信号のエネルギーを伝達できる）

2．出力側のインピーダンス＞入力側のインピーダンス
　→ロー出しハイ受け（漏れはなく受け渡しできる）

3．出力側のインピーダンス＜入力側のインピーダンス
　→ハイ出しロー受け（正しく信号を受け渡すことができない）
出力と入力のインピーダンスが異なると、音質劣化やノイズの原因となります。

そんな音質劣化やノイズを抑えるために、インピーダンスを揃える必要があるのです！！！

ちなみに...
DIにはアンバランス信号からバランス信号に変換する役割もあります！
ギターやベース（アンバランス信号）のシールドを長く這わせたいときには、
DIを使用することでバランス信号に変換してノイズを軽減させることができるのです！！

●使い方
DIを使うには９Ⅴ電池かミキサーからのファンタム電源供給が必要です！

【必要なもの】DI本体・キャノンケーブル・楽器・シールド

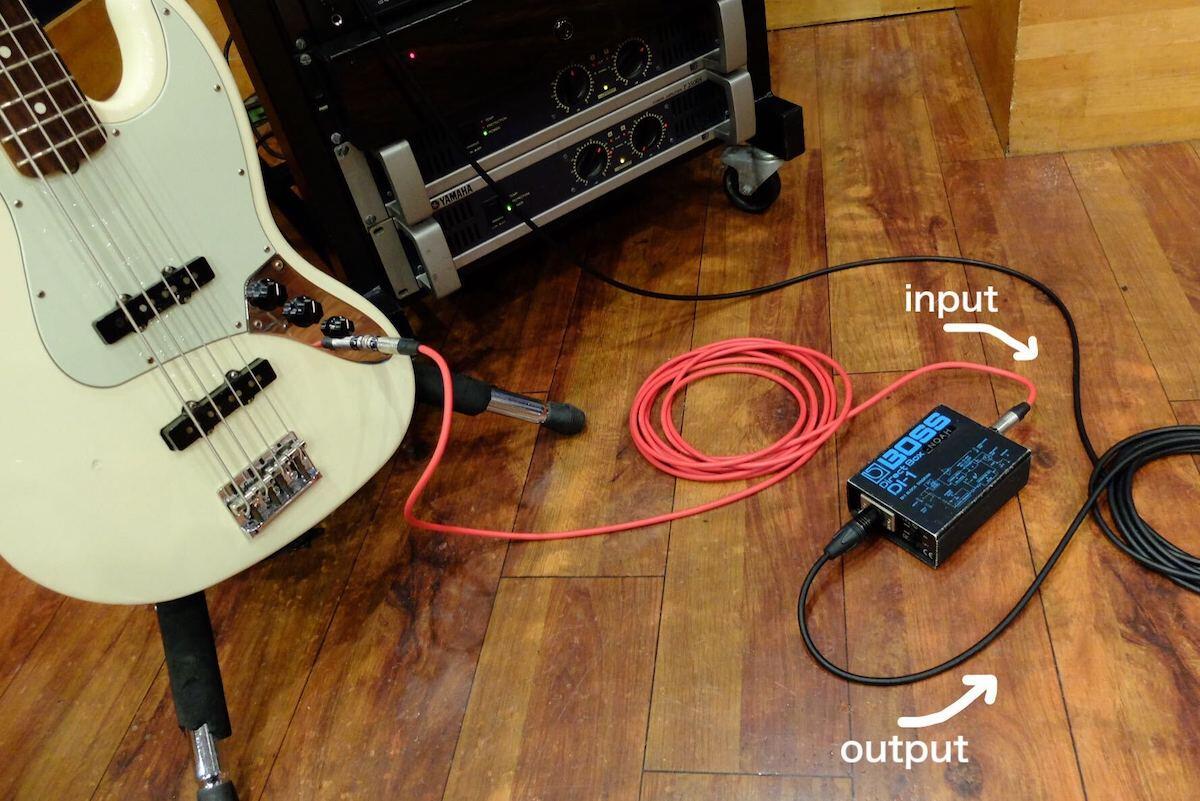

【繋ぎ方】

iOS の画像 (77).jpg
楽器→DI→ミキサーやインターフェース

これで快適に演奏を楽しめます！

●NOAHで貸し出しているDI

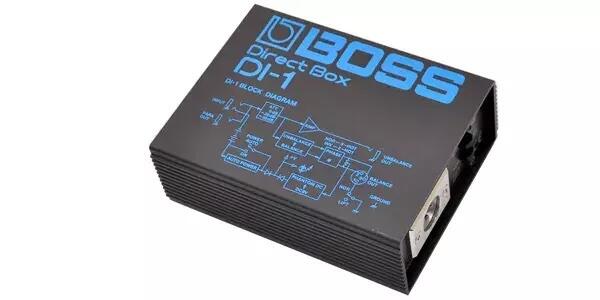

・BOSS　DI-1

boss_d1x (1).jpg

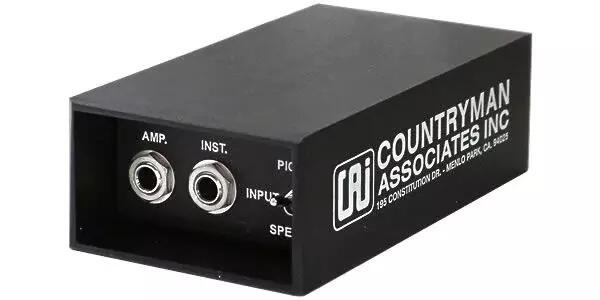

・COUNTRYMAN　TYPE85

countryman_type85 (1).jpg

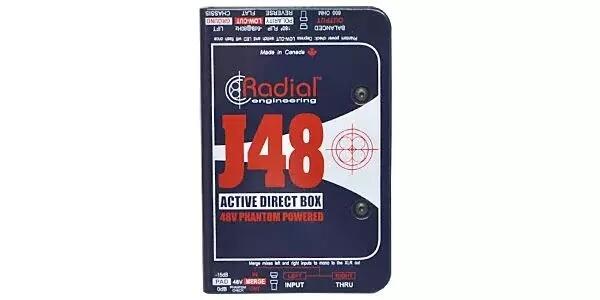

・RADIAL 　J48

radial_j48mk2d_2 11.39.21.jpg

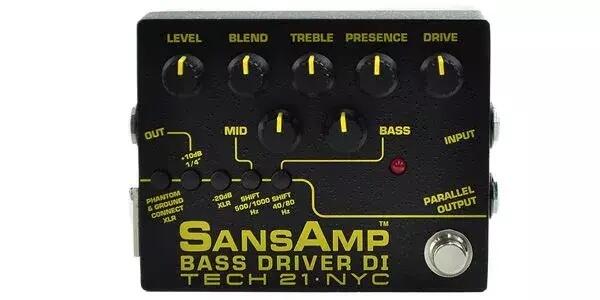

・TECH21 SANSAMP BASS DRIVER

TECH21 SANSAMP BASS DRIVER 11.40.32.jpg

DIは無料で貸し出していますので、お気軽にスタッフまでお申し付けください！
